SME 3010R トーンアーム

SME 3010R

• 型名：3010R
• 型式：ユニバーサル型 スタティックバランス･トーンアーム
• 実効長（軸受けの中心から針先まで）：237.0mm
• スライドベース中心からターンテーブル中心まで(L)：222.0mm
• オーバーハング調整範囲：±12.7mm
• 取付面からの高さ調整範囲(H)：最大:79.3mm、最小:60.3mm
• 取付面からターンテーブル上面までの高さ調整範囲(T)：最大:41.3mm、最小:27.0mm
• 取付に必要な深さ(D)：47.6mm
• メインウェイト調整に必要な間隔(R)：82.5mm
• ターンテーブル上面とダストカバー内側との間隔(C)：44.5mm
• 2分割メインウェイト（カートリッジの重量/シェルを含む重量）：
  13g～26g/21～34g（フロントウエイト使用）
  1.5g～14g/9.5g～22.g（フロントウェイト分離）
• 針圧調整：0〜5g
• アーム材質：ステンレス鋼

トーンアームにはストレートタイプ、S字タイプ。J字タイプがあるが、
SME 3010RはJ字タイプで、バランスのとれた美しいトーンアームである。

カタログ

1959年発売の幻の銘トーンアーム3012を超えるという目標で開発されたトーンアームで、
3009-R/3010-R/3012-Rの３種類が製品化された。
ショートタイプが3009R、ロングタイプが3012R、3010Rはその間の長さになる。

• メインウェイト部のシャフトに平行移動することにより、正確さを高めた新ラテラルバランス機構を採用。
• パイプアームの材質には高剛性ステンレス鋼を採用。
• 2分割メインウェイトの採用で、あらゆるカートリッジのセッティングが行える。
• 水平バランス調整にはリードスクリュー方式を採用。
• カーボンファイバーを用いたナイフエッジを採用。

という特徴を備えている。

SME 3010R + Ortofon SPU Classic G

トーンアーム3012はオルトフォンのSPUのために開発されたのだが、
その後カートリッジの軽量化に沿ってトーンアームも変化してきた。
その後、原点に帰って自重31gのオルトフォンSPUをカバーするトーンアームとして開発された。

3010Rの性能を最大限引き出すには、適正な調整が欠かせない。

1. 水平バランスの調整
2. 針圧の調整
3. ラテラルバランスの調整
4. 高さ調整
5. カートリッジの角度調整
6. オーバーハング調整
7. インサドフォースキャンセラー調整

毎回することではないが、これだけの調整を必要とする。

針圧調整

針圧は5gまで調整でき、ウエイロッドの短い目盛は0,25gで長い目盛は1gなので、
先端の長い目盛で5gの針圧になる。

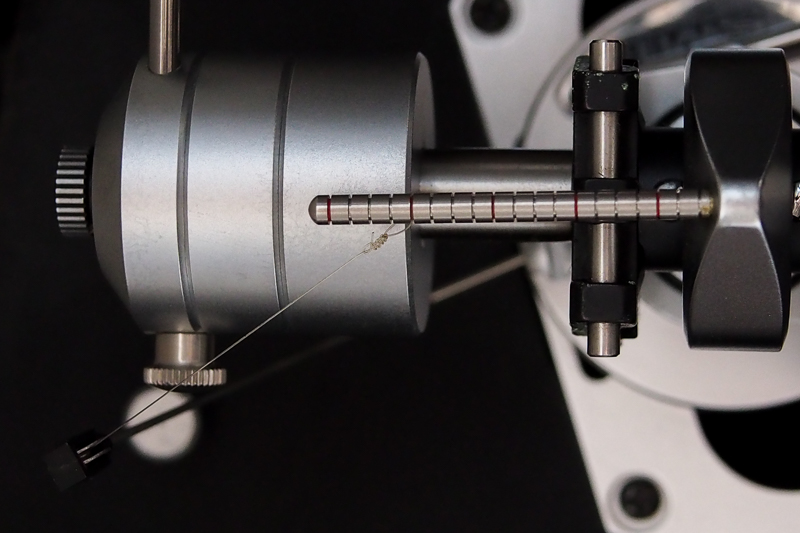

インサイドフォースキャンセラーレバー

滑車を使って、糸でウエイトを吊り下げるインサイドフォースキャンセラーも面白い。
インサイドフォースキャンセラーレバーに付けられている目盛は、針圧に対応していて1目盛が0.25である。
糸の先端の輪を針圧にあった目盛の溝にはめる。

針先が30cmレコードの最外周の音溝にあるときに、
吊り下げ糸がインサイドフォースキャンセラーレバーに対して90度になるように調整する。

アームのアップダウンはアームリフターレバーで行うが、オートリターン機能などはない。
全てマニュアル操作だ。

このSME 3010Rのような機械仕掛けの構造美は、フィルムカメラの仕掛けに通じるものがあって、大いに惹きつけられる。
今は3000シリーズを引き継いでSERIES M2となっているが、やっぱり3000シリーズのほうに精密さを感じる。
